MOMENTUM АНАЛОГ./ДИСКРЕТН. - 170AMM09000
Артикул:
170AMM09000
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Защита от перегрузки на выходе
- с дискретный выход
- Защита от короткого замыкания на выходе
- с дискретный выход
- Максимальная мощность утечки в вт
- 6 Вт
- Вес нетто
- 0.24 кг
- Input overvoltage protection
- -50-50 В
- Current state 0 guaranteed
- Current state 1 guaranteed
- >= 2.5 mA (дискретный вход)
- Maximum leakage current
- 1 мА пост. ток 24 В дискретный выход
- Common mode rejection
- > 54 dB цепь аналогового входа
- Maximum voltage drop
- Тип продукта
- базовый блок аналогового, дискретного вв/выв.
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Локальная индикация
- состояние канала: 8 светодиодов
- Высота над уровнем моря
- Сертификаты
- UL CSA FM класс 1 раздел 2
- Рабочая температура окружающей среды
- 0-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- < 0,1 мс из сост. 0 в сост. 1 для дискретный выход < 0,1 мс из сост. 1 в сост. 0 для дискретный выход 2,2 мс из сост. 0 в сост. 1 для дискретный вход 3,3 мс из сост. 1 в сост. 0 для дискретный вход
- Выходная нагрузка
- = 3 kOhm +/- 10 V аналоговый выход
- Нестабильность преобразования
- +/- 0,02 % +/- 10 V цепь аналогового входа +/- 0,04 % +/- 20 mA цепь аналогового входа +/- 0,04 % +/- 5 V цепь аналогового входа +/- 0,04 % 1...5 V цепь аналогового входа +/- 0,04 % 4...20 mA цепь аналогового входа
- Состояние отказа
- для цепь аналогового входа: поддерживать для цепь аналогового входа: возврат к 0
- Диапазон аналогового входа
- +/- 10 V +/- 20 mA +/- 5 V 1...5 V 4...20 mA
- Тип аналогового входа
- дифференциальн.
- Диапазон аналогового выхода
- +/- 10 V 12 бит 0...20 mA 12 бит
- Ошибка преобразования
- +/- 0,35 % +/- 10 V 25 °C аналоговый выход 0.0016 4...20 mA 25 °C цепь аналогового входа 0.0030 +/- 20 mA 60 °C цепь аналогового входа 0.0030 +/- 5 V 60 °C цепь аналогового входа 0.0030 1...5 V 60 °C цепь аналогового входа 0.0030 4...20 mA 60 °C цепь аналогового входа +/- 0,35 % 0...20 mA 25 °C аналоговый выход +/- 0,70 % +/- 10 V 60 °C аналоговый выход +/- 0,70 % 0...20 mA 60 °C аналоговый выход 8.0E-4 +/- 10 V 25 °C цепь аналогового входа 0.0015 +/- 10 V 60 °C цепь аналогового входа 0.0016 +/- 20 mA 25 °C цепь аналогового входа 0.0016 +/- 5 V 25 °C цепь аналогового входа 0.0016 1...5 V 25 °C цепь аналогового входа
- Напряжение развязки
- 500 В (продолжительность = 1 мин) между напряжениями аналогов. вх/вых. и рабочим напряжением 500 В (продолжительность = 1 мин) между рабочим напряжением и вх/вых. от земли
- Серия
- платформа автоматизации Modicon Momentum
- Входное сопротивление
- 1 МОм цепь аналогового входа 4 кОм дискретный вход
- Разрешение аналогового входа
- 12 бит 1...5 V 12 бит 4...20 mA 13 бит +/- 20 mA 13 бит +/- 5 V 14 бит +/- 10 V
- Защитное исполнение
- TC
- Рабочая частота
- 100 cyc/s резистивные 1 А дискретный выход 1000 cyc/h индуктивн. 1 А дискретный выход 8 cyc/s вольфрамовый
- Количество дискретных входов
- 4 в соответствии с МЭК 1131-2 тип 1
- Тип дискретного выхода
- транзисторный
- Ток дискретного выхода
- 1 А на точку 2 А на группу 2 А на модуль
- Напряжение дискретного входа
- 24 V пост. ток
- Логика дискретного выхода
- положительный
- Стойкость к электромагнитным полям
- 10 В/м 80...1000 MHz в соответствии с IEC 801-3
- Время преобразования
- 1 мс аналоговый выход 10 мс цепь аналогового входа
- Тип дискретных входов
- положительный
- Напряжение дискретного выхода
- Пределы входного напряжения
- Стойкость к электростатическому разряду
- 4 кВ контакт в соответствии с IEC 801-2 8 кВ на воздухе в соответствии с IEC 801-2
- Электрическое соединение
- 2 разъема для съемных клеммных блоков
- Предельный уровень коммутации напряжения в состоянии 0
- -3...5 В для дискретный вход
- Предельный уровень коммутации напряжения в состоянии 1
- 11...30 В для дискретный вход
- Потребляемый ток
- Группа каналов
- 1 группа из 2 дискретных выходов 1 группа из 4 дискретных входов 1 группа из 4 аналоговых дифференциальных входов 1 группа из 2 аналоговых выходов
- Номинальное напряжение питания [us]
- 24 Впост. ток
- Относительная влажность
- 95-95 % без образования конденсата
- Серия SE
- Промышленные ПЛК Modicon
Описание
Momentum аналоговый/дискретный. серия продукта: платформа автоматизации Modicon Momentum
- тип устройства или его аксессуаров: базовый блок аналогового, дискретного вв/выв.
- группа каналов: 1 группа из 2 дискретных выходов, 1 группа из 4 аналоговых дифференциальных входов, 1 группа из 4 дискретных входов, 1 группа из 2 аналоговых выходов
- диапазон аналогового входа: +/ - 10 В, +/ - 20 mA, +/ - 5 В, 1.5 В, 4.20 mA
- тип аналогового входа: дифференциальн.
- разрешение аналогового входа: 13 бит +/ - 20 mA, 12 бит 1.5 В, 14 бит +/ - 10 В, 12 бит 4.20 mA, 13 бит +/ - 5 В
- диапазон аналогового выхода: 0.20 mA 12 бит, +/ - 10 В 12 бит
- напряжение дискретного выхода: и lt;= 30 В.
Применения: Промышленность: транспортировка материалов, управление простым оборудованием.

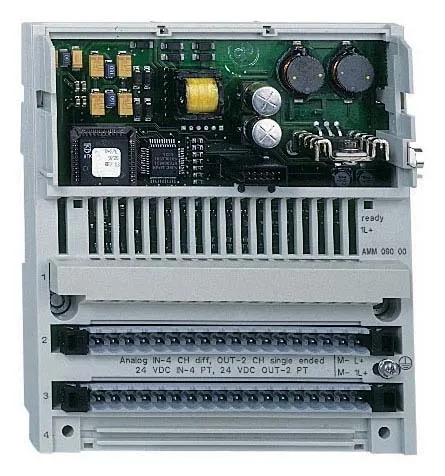

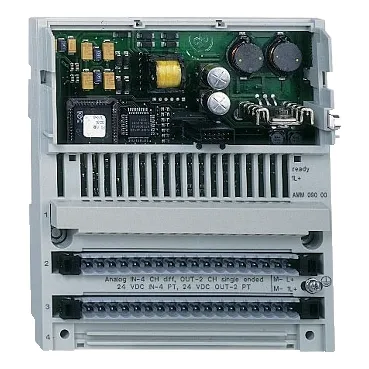

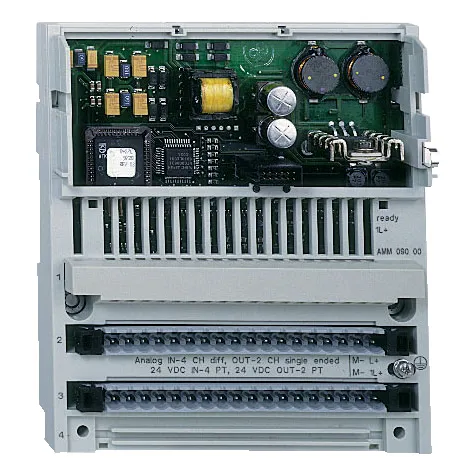

Галерея
