Общие вопросы монтажа светодиодной ленты

Для работы светодиодных лент, как и для любого электрооборудования, прежде всего, необходим источник энергии. Чаще всего электропитание системы светодиодной подсветки осуществляется от однофазной электросети переменного тока напряжением 220 вольт, т.е. от обычной розетки в нашей квартире. Исключение составляют системы с автономным питанием, например, монтируемые в автомобилях, мотоциклах, воздушных шарах, новогодних костюмах и т.д. и т.п.

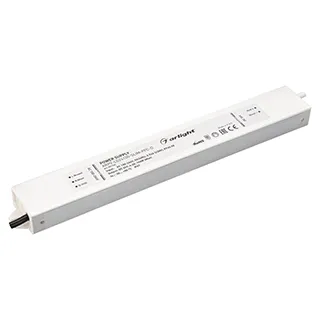

Светодиодная лента, используемая в интерьерной подсветке, в рекламных конструкциях и во многих других случаях, обычно требует питания стабилизированным напряжением постоянного тока величиной 12 или 24 вольта. Для понижения, выпрямления и стабилизации сетевого напряжения используются блоки питания. Выходное напряжение и мощность блока питания выбирается при проектировании системы и определяется типом и длиной используемой светодиодной ленты. Более подробно о выборе блоков питания Вы можете прочитать в статье "Выбираем блок питания: основные моменты".

Входные провода блока питания подключаются к сети ~220В. Обычно на блоке питания это - коричневый, синий и желто-зеленый провода (соответственно - фаза, ноль и заземление).

Выходные провода подключаются к светодиодной ленте. Красный или коричневый выходной провод - "плюс", черный или синий - "минус". Цвета проводов на ленте тоже выбраны не случайно. На монохромной ленте (белая или цветная, не меняющая цвет) красный провод - "плюс", черный - "минус". При подключении ленты к блоку питания необходимо соблюдать полярность, т.е. красный провод ленты подключать к красному или коричневому выходному проводу блока питания, черный - к черному или синему выходному. Если Вы хотите управлять яркостью ленты или изменять цвет подсветки, ознакомьтесь, пожалуйста, со статьями «Изменение яркости одноцветных лент» или «Управление многоцветными лентами».

Светодиодная лента обычно производится и продается нами 5-ти метровыми отрезками, намотанными на катушку (также, существуют ленты, намотанные по два пятиметровых отрезка на одной катушке). Резать ленту можно с шагом 2.5, 5 или 10 см в зависимости от типа ленты. Ленту резать допускается только в обозначенных местах - между медными контактными площадками. Обычно 12-ти вольтовая лента режется с шагом 3 светодиода, 24-х вольтовая с шагом 6 светодиодов. Существует также лента, которая режется с шагом в один светодиод.

На обратную поверхность большинства лент нанесен клеевой слой. Исключение составляют некоторые виды влагозащищенных лент. Монтаж ленты осуществляется на чистую, гладкую, ровную, сухую, желательно обезжиренную поверхность. Для монтажа достаточно снять с ленты защитный слой и прижать ее к подготовленной поверхности.

Напряжение питания на ленту можно подавать с одной стороны отрезка.

Для использования отрезанных кусков ленты, оставшихся без токоподводящих проводов, необходимо эти провода к ним припаять. Пайка производится к медным «пятачкам» на ленте при помощи стандартного припоя и любого неактивного флюса (флюса, не содержащего кислот в своем составе) или сосновой канифоли. Для быстрого и надежного соединения контакты необходимо аккуратно зачистить, например, острием монтажного ножа. Существуют также разъемы, монтирующиеся непосредственно на ленту, но использование подобных разъемов крайне нежелательно ввиду низкой надежности соединения (возможно пропадание контакта, нагревание и обгорание разъемов). Если Вы не «дружите» с паяльником, мы можем по Вашим размерам подготовить отрезки лент с подпаянными к ним проводами нужной длины.

Категорически не рекомендуется подключать ленты длиной более 5-ти метров друг за другом. При таком включении, через ленту, расположенную ближе к блоку питания, протекает ток, превышающий допустимое значение, что вызывает перегрев ленты. В таком режиме лента долго не проработает. При необходимости подключения к одному блоку ленты длиной более 5-ти метров, блок питания можно расположить в месте соединения лент, а ленты развести в две стороны. Если расположить оборудование таким образом невозможно, то подавать питание на каждую 5-ти метровую ленту необходимо через отдельные провода, проложенные от блока питания к ленте.

При выборе проводов для подключения светодиодной ленты необходимо учитывать, что ток в цепи питания ленты довольно большой. Это обусловлено необходимостью передать относительно высокую мощность при невысоком напряжении питания светодиодов. Подход, используемый обычно при выборе проводов для сети 220 вольт, здесь неприемлем. Так, например, чтобы передать мощность величиной 100 ватт при напряжении питания 220 вольт, необходим ток 0.45 ампера. Чтобы передать такую же мощность при напряжении питания 12 вольт, необходим ток 8.3 ампера, т.е. в 18 раз больше! Также, при выборе провода, кроме максимально допустимого тока, необходимо учитывать и падение напряжения на проводах. Например, понижения напряжения с 220 вольт до 219 никто и не заметит, а снижение напряжения питания ленты на тот же 1 вольт с 12 до 11 вольт уже довольно критично.

Чем тоньше и длиннее провод от блока питания до ленты Вы будете использовать, тем меньшее напряжение дойдет до ленты. Пониженное напряжение питания в одноцветной ленте приводит к понижению яркости свечения, а в многоцветной, кроме этого, и к смещению цветового баланса в сторону красного цвета. Может даже возникнуть ситуация, когда конец ленты, при включении белого цвета, светится более розовым, чем ее начало. Особенно сильно потери на проводах проявляются при использовании 12-ти вольтовой ленты. Именно поэтому использование 24-х вольтовой ленты всегда более предпочтительно, особенно при больших мощностях. Чтобы уменьшить эти потери, желательно все оборудование размещать как можно ближе к ленте. Если такой возможности нет, необходимо использовать провод достаточного большого сечения.

Соединения проводов между собой лучше всего выполнять при помощи пайки. Если такой возможности нет, то желательно использовать клеммные соединители, например, соединители фирмы WAGO, зарекомендовавшие себя как удобные и надежные устройства.

Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.
